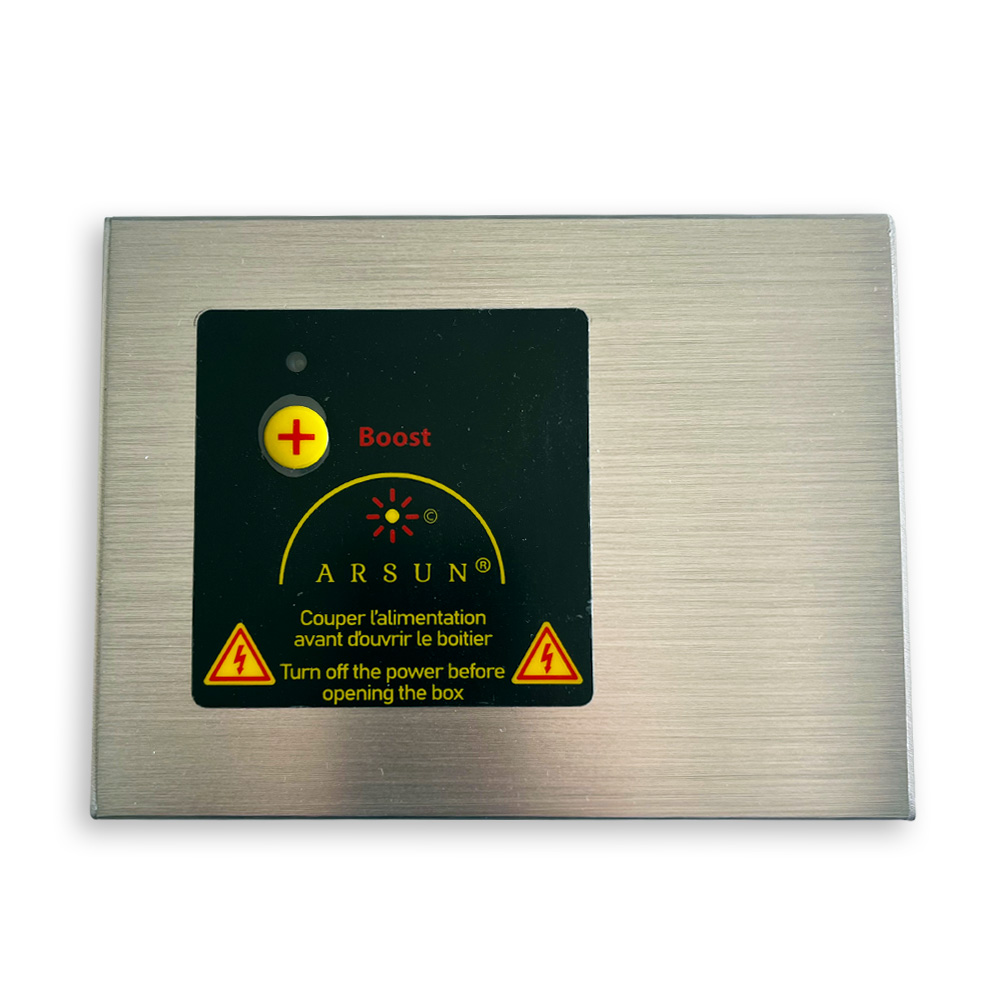

Fonctionnement

Le routeur triphasé T1 de ARSUN est conçu pour fonctionner sous une tension nominale de 230VAC avec une plage de tensions variant entre 205 et 260VAC et une plage de fréquences comprise entre 48 et 60 Hz. Il peut supporter un courant maximal de 80 A, correspondant à une puissance de 18.000 W en 220 V. Sa consommation au repos est très faible, à 27 mW à 240VAC. Le taux de transfert atteint 99,7 % à pleine puissance, et la charge maximale est de 600 A pendant 10 ms.

Types de charges

L’appareil propose deux types de charges. La charge S1 prend en charge une plage de 200 à 3000W (uniquement résistive) avec une sortie variable de 1 % à 100 %. La charge S2, pouvant être utilisée simultanément avec S1, couvre également une plage de 200 à 3000W pour des dispositifs comme un chauffe-eau ou un radiateur à bain d’huile avec thermostat mécanique, également avec une sortie variable de 1 % à 100 %. Le courant maximum par sortie est de 13A, soit 2 x 3000W.

Fonction BOOST

Il intègre une fonction Boost permettant d’alimenter les sorties à pleine puissance pendant 120 minutes. Une fonction horloge ou contacteur, réglée via un cavalier, permet de déterminer si S1 ou S1 et S2 seront activés pendant les heures programmées. L’appareil fonctionne dans une plage de température ambiante de 0 à 60°C et peut être stocké entre -20 et +75°C, avec une humidité de 10 à 85 % sans condensation.

Dissipation et sondes

L’isolation est assurée par un transformateur de 2,5kV, des opto-coupleurs de 3,7kV et une sonde de 6kW. La puissance maximale dissipée est de 20W par sortie à 3Kw, et l’appareil est protégé par un fusible interne de 250V 100mA. Enfin, ses dimensions sont de 150mm x 114mm x 48mm, avec un dissipateur intégré de 150mm x 100mm x 15mm.

Description technique :

• Tension nominale : 230VAC 50Hz
• Plage de tensions : 205 – 260VAC
• Plage de fréquences : 48 à 60 Hz
• Courant maximal admissible en mesure : 80 A (18.000 W en 220 V)
• Consommation au repos : 27 mW (à 240VAC)
• Taux de transfert : 99,7% (à la  puissance maximale)
• Charge maximale : 600A pendant 10ms
• Charge S1 : de 200 à 3000W, charge résistive uniquement, sortie variable (1% à 100%)
• Charge S2 (peut être simultanée avec la charge de S1) : de 200 à 3000W, charge résistive uniquement, chauffe-eau ou radiateur à bain d’huile à thermostat mécanique, sortie variable (1% à 100%)
• Courant maxi : 13A par sortie soit 2 x 3000W
• Fonction Boost : 120 minutes d’alimentation à pleine puissance des sorties S1 ou S2 ou S1 et S2
• Fonction horloge ou contacteur : la position du cavalier H sur la carte électronique détermine si S1 ou S1 et S2 seront alimentés pendant les heures programmées
• Température de fonctionnement : 0 à 60°C
• Température de stockage : -20 à +75°C
• Humidité : 10 à 85% sans condensation, installation en intérieur uniquement
• Isolation : Transformateur 2,5kV – Opto coupleurs 3,7 kV – Sonde 6kW
• Puissance maximale dissipée à 3Kw : 20W par sortie
• Fusible interne : 250V 100mA

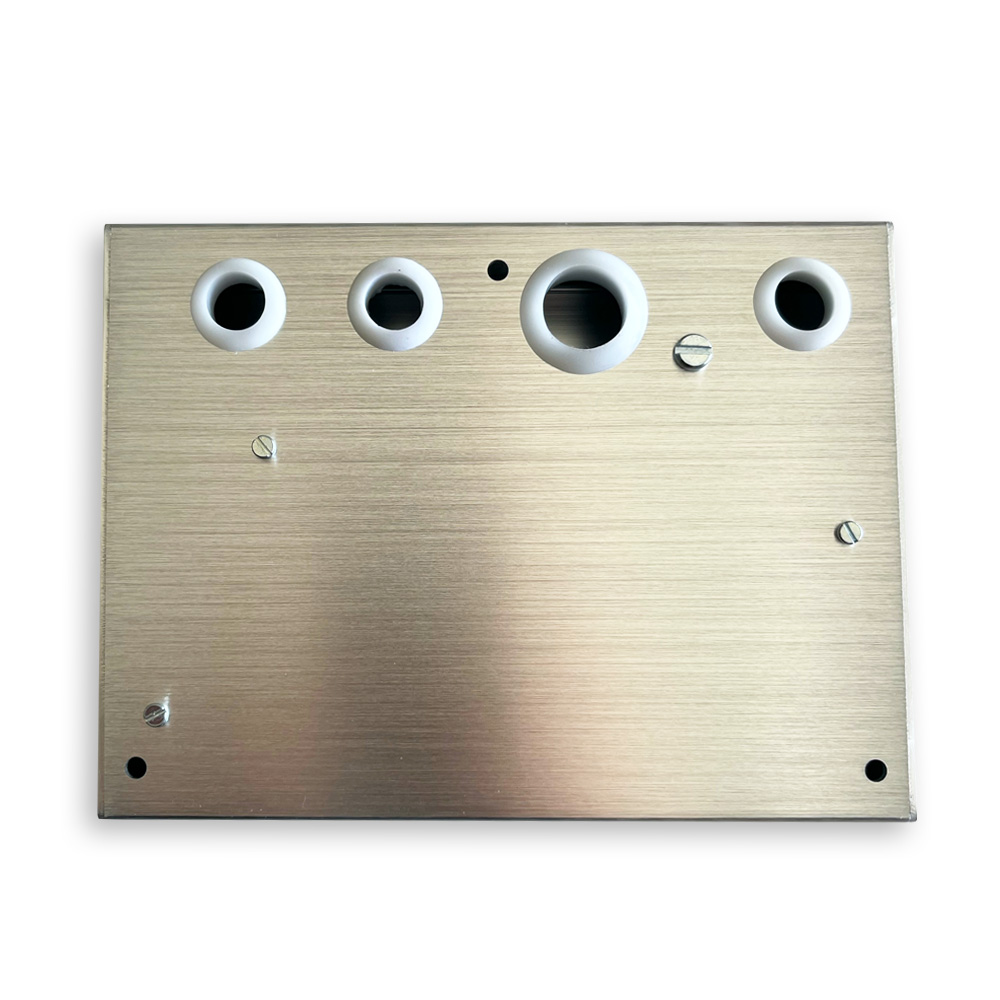

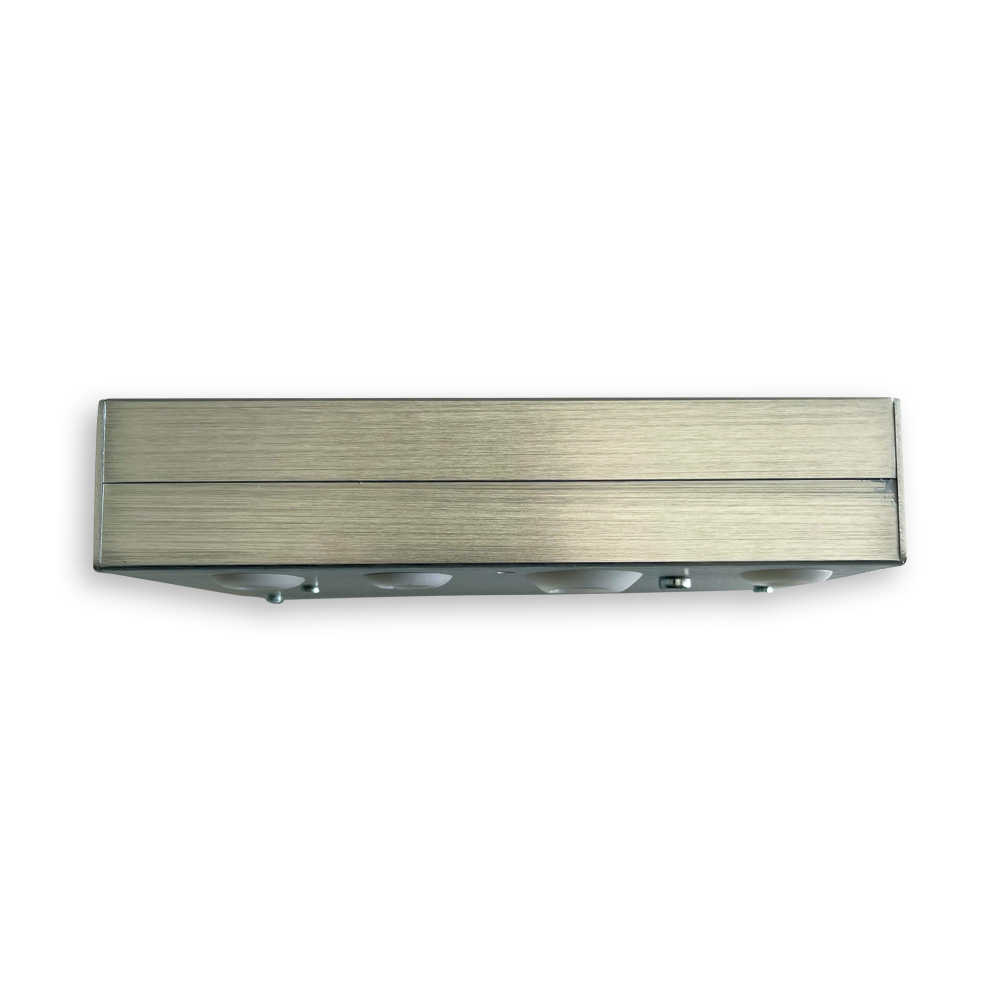

• Dimensions totales : 150mm x 114mm x 48mm
